4 ~ 20mA micro sensor de presión sensor de presión diferencial es una medida de la diferencia entre los dos extremos del transmisor, señal estándar de salida (por ejemplo, 4 ~ 20mA, 1-5V) transmisor de presión diferencial y transmisor de presión con la diferencia general es que hay dos puertos de presión, el transmisor de presión diferencial generalmente se divide en extremo terminal positivo y negativo, en circunstancias normales, la presión lateral de presión positiva debe ser mayor que la sección de presión negativa.

Detalles técnicos para Auto Digital LCD HART transmisor de presión diferencial

Medio	líquido, gas y vapor
Rango de medición	0 ~ 0.1kPa a 0 ~ 40MPa
Salida	4 ~ 20mA DC + PROTOCOLO HART
Exactitud	±0,1%FS
Rango y punto nulo	Ajustable
Fuente de alimentación	12 ~ 45V DC, generalmente 24V DC
Protección	IP65
Temperatura de almacenamiento	-40~+125°C
Límite de sobrecarga	150%-200% del rango nominal
Resistencia a la carga	750Ω (Ver a continuación el diagrama 1 para la característica de carga)
Humedad relativa	5 ~ 95%
Carcasa del convertidor	Aleación de aluminio fundido de cobre bajo con pintura de poliuretano
Líquido de relleno	Aceite de silicio / flúor
Conexiones de proceso	1/2NPT, 1/4NPT
Presión estática	4, 10, 25, 32Mpa
Montura	Directamente soportado por tuberías u opcionalmente con soporte de montaje para tuberías de 2" o con sellos directos o remotos. Válvula de 3 vías
Desplazamiento positivo máximo	500% del lapso mínimo de ajuste
desplazamiento negativo máximo	600% del lapso mínimo de ajuste
Material	Brida/Adaptador	Acero inoxidable 316 / Monel / aleación de haste / acero de cartón
	Desagües/Respiraderos	Acero inoxidable 316 / Monel / Aleación de haste
	Diagramas	Acero inoxidable 316 / Monel / Aleación de haste C / Tantalio
	Junta tórica mojada	Viton/ Buna-N
	Junta tórica de sellado	Viton/ Buna-N
	Pernos y tuercas	Acero de cartón/acero inoxidable316



SOBRE NOSOTROS:

Tabla de datos:

diámetro nominal	altura total	Diámetro del diafragma	Diámetro del cuerpo convexo	Diámetro del centro del orificio	diámetro de la brida	diámetro del orificio	Espesor de la brida
DN	Un	decímetro	d	K	D	n×L	C
50	171	46	99	125	165	4×φ18	20
80	175	70	132	160	200	8×φ18	24



código de selección	DN	extender el diámetro del diafragma d1	extender la longitud del diafragma B	presión nominal PN	peso
B	50	-	0	4MPa	3.8
M	50	48.3	50	4MPa	4.3
E	50	48.3	100	4MPa	4.8
K	50	48.3	150	4MPa	5.3
P	50	48.3	200	4MPa	5.8
L	80	-	0	4MPa	6.0
S	80	77.0	50	4MPa	6.8
G	80	77.0	100	4MPa	7.2
N	80	77.0	150	4mpa	7.8
C	80	77.0	200	4MPa	8.4





PRODUCCIÓN E INSPECCIONES:

EMBALAJE Y ENVÍO:

MÁS PRODUCTOS;

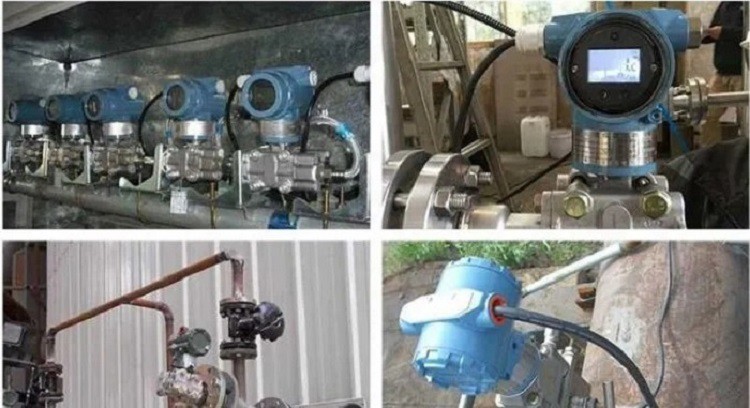

Aplicaciones:

1.Ampliamente utilizado para medir la presión diferencial (o presión), el nivel, la densidad del líquido, el gas o el vapor y convertir el valor de arriba en salida de señal de corriente o salida de protocolo digital.

2. Las presiones se aplican directamente al diafragma aislante que proporcionan aislamiento y resistencia contra la corrosión del fluido de proceso.

3. Al estar basado en microprocesador, el circuito electrónico es extremadamente versátil y preciso.

4. Combinado con la precisión del sensor, proporciona la alta precisión y la capacidad de alcance.

5. El rendimiento del transmisor se mejora mediante el monitoreo continuo de la temperatura del sensor y las correcciones correspondientes.

6.Una pantalla local permite una fácil lectura y escritura de datos.
