¿Qué es PT100 (RTD)?-- Principio y aplicación de 2-cable, 3-cable y 4-cable

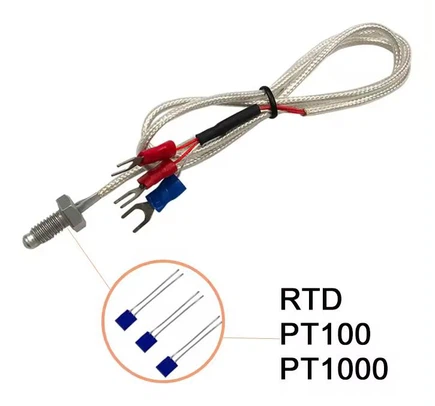

Los RTD, o detectores de temperatura de resistencia, son sensores de temperatura que contienen una resistencia que puede variar con la temperatura. Se ha utilizado en procesos industriales y laboratorios durante muchos años con características precisas, confiables y estables.
El 2-sistema de cables es el diseño más simple en RTD. Este es un diseño de conexión en serie, con un cable en cada extremo del RTD, que se conecta al equipo de monitoreo. Al calcular los cambios de temperatura, en realidad se calcula el cambio en el valor de resistencia, pero este valor de resistencia incluye dos cables que son resistencias y el dispositivo RTD en funcionamiento real, por lo que los resultados pueden tener alguna desviación o error.

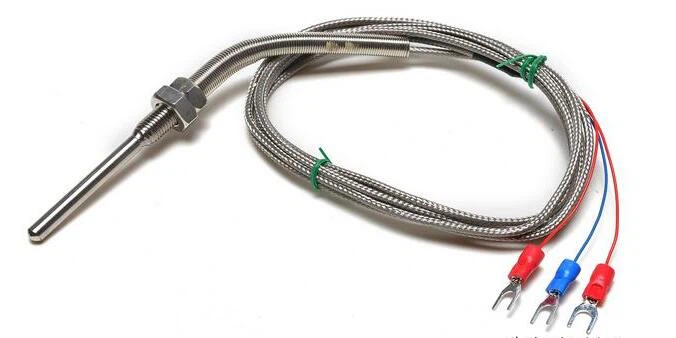

3-cable PT100
Esto es algo que mucha gente no entiende, y también era algo que yo no entendía del todo en ese momento. El 3-wire RTD es el más utilizado en equipos de monitoreo y producción industrial. Esta configuración tiene dos cables en un extremo del RTD y solo un cable en el otro extremo.
En este diseño, debe asegurarse de que los tres cables de referencia R1, R2 y R3 estén hechos del mismo material, con longitud y grosor consistentes. En realidad, esto significa que los valores de resistencia de los tres cables son los mismos.
3-cable PT100
En realidad, se realizó una resta en el dispositivo de monitoreo: Rt1=R1+R2+Re
Rt2=R2+R3
Porque los tres cables son iguales: R1=R2=R3
Finalmente, en el dispositivo de monitoreo se obtuvo Rt=Rt1-Rt2=Re
El valor de resistencia medido de esta manera es el valor de resistencia de Re cambio, que ya es muy preciso y económico. Es muy práctico en el ámbito industrial.
