MANÓMETRO DE PRESIÓN DEL DIAFRAGMA
Un manómetro de diafragma, también conocido como manómetro de membrana, es un dispositivo que utiliza la desviación de una membrana delgada y flexible llamada "diafragma" para medir la presión del fluido en un sistema. La membrana aísla los componentes internos de trabajo del manómetro del medio, evitando cualquier contaminación. Esta propiedad hace que el manómetro de diafragma sea adecuado para su uso con medios líquidos o gaseosos corrosivos o contaminados.
Este manómetro se utiliza para la medición de baja presión y se usa en aplicaciones tales como medir la presión atmosférica o monitorear la presión en un recipiente de gas.
Principio de funcionamiento

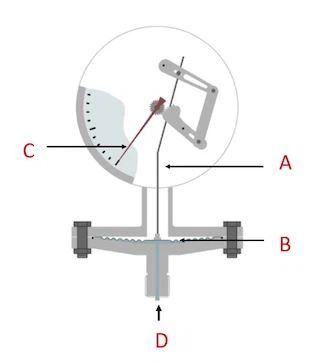

Los manómetros de diafragma tienen un mecanismo de trabajo simple, que se puede ver en la Figura 2. Consiste en una membrana circular delgada de una hoja de metal llamada diafragma (B) que puede ser plana o corrugada. Cuando se aplica presión, la deflexión en el diafragma debe ser lineal. Un diafragma plano puede garantizar la linealidad solo para pequeñas deflexiones. Por lo tanto, para aplicaciones industriales, se prefiere un diafragma corrugado. El diafragma se puede soldar o sujetar entre el par de bridas. El diafragma soldado generalmente se prefiere en aplicaciones sanitarias para evitar cualquier posibilidad de fugas.
