Manómetros estándar según EN 837-1

Manómetros estándar según EN837-1

 Definición de la norma EN 837-1

EN 837-1 es una norma europea para manómetros mecánicos.

Define:

Elemento de medición de tubo Bourdon

clases de precisión

diseño de seguridad

tamaños de esfera (40 mm–250 mm)

Utilizado en sistemas de monitoreo de presión industrial.

Embalaje y entrega:

Embalaje: caja de papel separada por unidad.

Tipo de embalaje: bolsa de poliéster + caja de papel, caja de cartón, palet.

Peso del cartón: 20-25 kg

Plazo de ejecución: 15-30 días

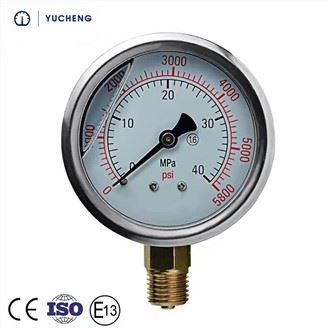

Descripción del Producto:

Los manómetros estándar EN837-1 se pueden utilizar en todas las aplicaciones donde los medios líquidos o gaseosos no son muy viscosos y no atacan las aleaciones de cobre ni cristalizan. Todos los manómetros estándar cumplen con las recomendaciones internacionales generales para sistemas de medición y tienen en cuenta los requisitos de aplicaciones específicas y estándares técnicos.

Rangos de medición 0 ... 0.6 barra a 0 ... 400 barra

Aplicaciones Servicios de construcción, construcción de aparatos Aire-acondicionado, neumática, hidráulica, equipos de taller.

El elemento de presión del tubo Bourdon y la conexión de presión del manómetro estándar EN837-1 están hechos de acero inoxidable No. 1.4571. La carcasa está llena de glicerina líquida para amortiguar las vibraciones. La rosca de la tubería de conexión a proceso G1/4B puede ser de 1/4″ NPT, especifique más conexiones roscadas; Las conexiones inferiores inferiores o traseras cumplen con la norma EN 837-1. El elemento indicador del manómetro estándar en837-1 está hecho de acero inoxidable. La esfera es de aluminio, con fondo blanco y escala negra. Opcional: marca de referencia roja. El puntero está fabricado en aluminio y color negro. Cristal frontal de seguridad multicapa. Anillo de sellado de la carcasa: caucho nitrilo; Tapón de llenado: Poliéster Desmopan. Material del dispositivo de liberación: caucho nitrilo. Membrana de compensación de presión con carcasa de seguridad llena de líquido: aceite de silicona. La gama general cumple con la norma EN 837-1 0 0.6barra a 0 1000barra, se pueden proporcionar otros sistemas unitarios. Estándar de protección contra sobretensión: 1,3 veces. Precisión: 1,6, según norma en 837-1; Nivel 2,5, para rango de temperatura de 0 600bar y 0 1000bar temperatura de funcionamiento (ambiente): - 20+ 60 grados; Temperatura de almacenamiento: - 20+ 60 grados. Instalación independiente, con brida para instalación en superficie o brida de montaje din para instalación empotrada según sea necesario. Peso de llenado de líquido: aproximadamente 2 kg; Llenado de líquido: aproximadamente 0,3 KG. Diseño especial: limitación de presión para evitar picos de presión; La certificación de prueba del manguito de conexión y del material de expansión del gas de medición cumple con la norma EN10204 (DIN 50049).

Nuestra fábrica y producciones:

Aplicaciones industriales de los manómetros EN 837-1

Unidades de energía hidráulica (HPU)

Compresores de aire

bombas de agua

Maquinaria industrial

Oleoductos y gasoductos

Sistemas marinos

sistemas de climatización

Cómo seleccionar el manómetro EN 837-1

Paso 1: elija el rango de presión

Paso 2: Confirmar el medio (gas/líquido/aceite)

Paso 3: Decida el tipo relleno o seco

Paso 4: seleccione el tamaño de la conexión

Paso 5: elija la clase de precisión

Paso 6: Elija el material (latón / acero inoxidable)

Más productos

Certificados

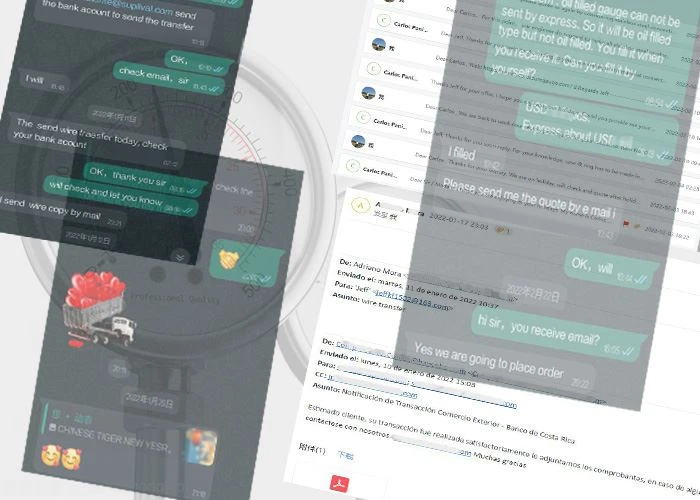

Comunicaciones:

Producción e inspección

Embalaje y envío:

Preguntas frecuentes:

¿Qué es la norma EN 837-1?

R: EN837-1 especifica el diseño, los materiales, el nivel de precisión, la resistencia a los golpes y los métodos de prueba de seguridad de los manómetros de tubo de resorte. Es uno de los estándares básicos para la fabricación europea de manómetros.

¿Qué es el manómetro de tubo Bourdon?

R: El manómetro de tubo Bourdon es un producto desarrollado, certificado y fabricado de forma independiente por WIKA de acuerdo con la norma EN837-1. El tubo de Bourdon es un tubo de sección transversal elíptica formado radialmente. El tubo Bourdon tipo C formado hasta aproximadamente 250 se puede utilizar para medir presiones de hasta 6 MPa. Para presiones más altas, se pueden utilizar múltiples tubos Bourdon enrollados del mismo diámetro angular (tipo resorte helicoidal) o tubos Bourdon con espiral de vórtice del mismo plano (tubo de vórtice). Los manómetros de tubo Bourdon ofrecen rangos de medición, conexiones de proceso, aprobaciones y clasificaciones de tamaño comúnmente utilizados en todo el mundo.

¿Por qué utilizar un manómetro lleno de glicerina?

R: para una lectura estable.

¿Qué es la clase de precisión 1.6?

R: El error permitido es ±1,6% de la escala completa

¿Diferencia entre manómetro seco y lleno de líquido?

A:Después de llenar con aceite, el puntero del manómetro será más estable y podrá estabilizarse rápidamente para evitar sacudidas continuas del puntero que afecten la lectura del valor. Es adecuado para entornos con mucho ruido o fluctuaciones severas de presión del sistema. Al mismo tiempo, la inyección de aceite puede proteger el instrumento, prolongar la vida útil del manómetro y evitar que las piezas internas se oxiden o corroan.
