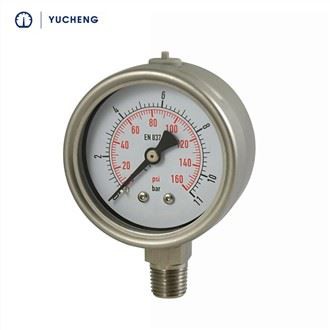

ES837-1 4 Manómetro de tamaño en pulgadas

ES837-1 4 manómetro de tamaño en pulgadas

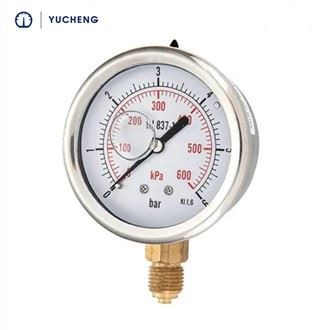

El manómetro lleno de aceite EN837-1 es un instrumento de presión mecánico de tubo Bourdon diseñado de acuerdo con la norma EN837-1. La versión con dial de 4 pulgadas (100 mm) se usa ampliamente en sistemas hidráulicos, compresores, bombas y tuberías de procesos industriales donde existen vibraciones y pulsaciones de presión.

El relleno líquido (glicerina o aceite de silicona) se utiliza para amortiguar la oscilación del puntero y mejorar la legibilidad en condiciones de presión inestable.

Este modelo normalmente utiliza una conexión de proceso BSP/NPT de 1/4" según los requisitos de instalación.

Descripción del Producto:

Diseñado para servicios industriales severos, el manómetro de tamaño EN837-1 4 pulgadas es un manómetro de acero inoxidable de construcción robusta que brinda resistencia a los medios y ambientes más corrosivos. Este manómetro se suministra de serie con llenado de líquido. Cuenta con piezas húmedas de acero inoxidable 316, una caja y un anillo de bayoneta de acero inoxidable 304, un puntero ajustable y una ventana de vidrio laminado de seguridad. El tamaño de calibre de 21⁄2" ofrece una conexión soldada.



Embalaje y entrega:

Embalaje: caja de papel separada por unidad.

Tipo de embalaje: bolsa de poliéster + caja de papel, caja de cartón, palet.

Peso del cartón: 20-25 kg

Plazo de ejecución: 15-30 días

Estándares y especificaciones de diseño

Estándar: EN837-1

Tamaño de la esfera: 4 pulgadas (100 mm)

Tipo: Manómetro lleno de líquido

Medio de relleno: aceite de glicerina/aceite de silicona

Elemento de medición: tubo Bourdon

Movimiento: Latón o acero inoxidable

Material de la caja: Acero inoxidable 304/316 (opcional)

Ventana: Vidrio de seguridad / policarbonato

Conexión: 1/4" BSP / NPT / personalizado

Montaje: montaje inferior/montaje trasero

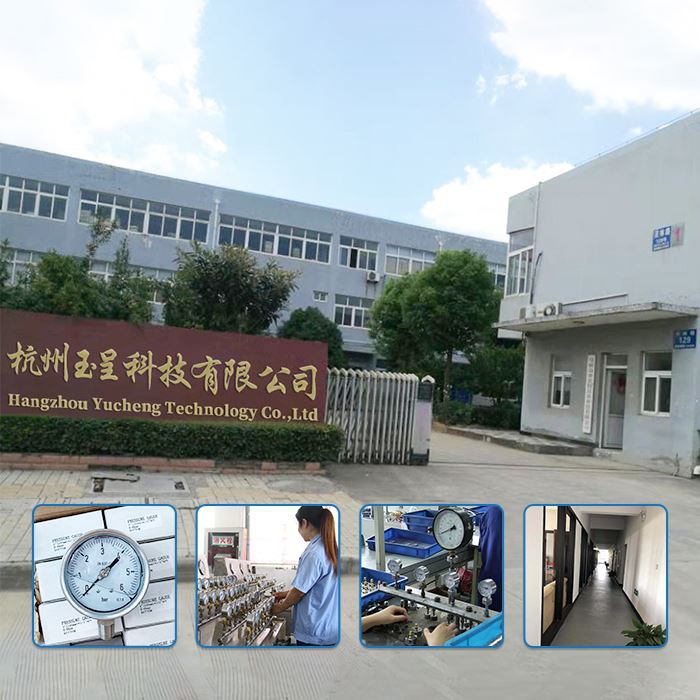

Sobre nosotros:



Fabricación y control de calidad

Cada manómetro EN837-1 se produce bajo control de proceso estandarizado:

100% calibración antes del envío

Prueba de fuga para sistema sellado

Prueba de estabilidad de vibración (unidades llenas de aceite-)

Verificación de la precisión del dial

Inspección de compatibilidad de hilos

Capacidad OEM/ODM

Logotipo de esfera personalizado

Etiquetado privado

Diseño de rango de presión especial

Opciones de actualización de acero inoxidable

Diferentes estándares de conexión para mercados regionales



Producción e inspección

Embalaje y envío:

• Condiciones de trabajo

  Medio: gas, líquido, aceite, fluidos no-corrosivos

  Rango de temperatura: -20 grados a +60 grados (lleno de líquido)

  Vibración ambiental: Adecuado para sistemas de alta vibración

  Presión de trabajo: Carga continua Menor o igual al 75% FS

• Características estructurales clave

  Sistema de llenado de líquidos

  La carcasa llena de aceite reduce la vibración del puntero causada por:

  Pulsación de la bomba

  Fluctuación del compresor

  Choque hidráulico

  inestabilidad del oleoducto

• Aplicaciones típicas

  Unidad de energía hidráulica (HPU)

  Sistema de compresor de aire

  Estación de bombeo de agua

  Maquinaria industrial

  Monitoreo de oleoductos y gasoductos

  Sistema hidráulico para equipos de construcción

  Sistemas de equipos marinos

Preguntas frecuentes

P1: ¿Por qué utilizar un manómetro lleno de aceite?
R: Para reducir la vibración del puntero y mejorar la estabilidad de lectura en sistemas de presión pulsante.

P2: ¿Qué es el estándar EN837-1?
R: Es la norma europea que define los requisitos de precisión, seguridad y diseño de los manómetros mecánicos.

P3: ¿Puedo elegir diferentes tipos de hilo?
R: Sí, hay disponibles roscas de 1/4" BSP, NPT y personalizadas.

P4: ¿Es el tamaño estándar de 4 pulgadas?
R: Sí, 100 mm (4") es uno de los tamaños de esfera industriales más comunes.
