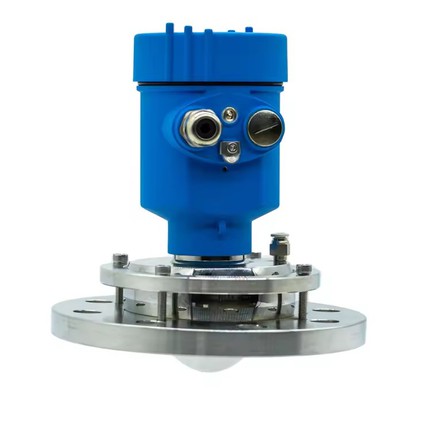

Instrumentos de medición de nivel de alta frecuencia de 80 GHZ
Instrumento de medición de nivel de alta frecuencia de 80 GHZ
Precisión 1.0% medidor de nivel de radar
Medidor de nivel de radar con fuente de alimentación de 24vCC
salida: 4-20mA /pulso /RS485/HART
Descripción
Instrumentos de medición de nivel de alta frecuencia de 80 GHZ
INFORMACIÓN BÁSICA:
| Nombre del producto: | Instrumentos de medición de nivel de alta frecuencia de 80 GHZ |
| producción : | 4-20mA/pulso/RS485/HART |
| Rango de medición | 0.1m~35m |
 |
 |
YCRD80G05Medio de medición: aguas residuales (vapor de agua en invierno),
temperatura del proceso:-25~80 grados,
Presión de proceso: presión normal, rango: 0~3,3 m,
interfaz de cable: M20*1.5, fuente de alimentación: 24V.DC, 24V.DC,salida: 4 ~ 20 mA (sistema de dos cables),
pantalla LCD,
conexión a proceso: brida (HG/T20592-2009PL80-1.ORF, material: 304),
con brida y cierre a juego, grado de protección: IP65, marca antideflagrante: Ex d IIB T4 Gb.
|
|
|
|
Medio de medición:
|
Líquido de corrosión fuerte, vapor, espuma, alta temperatura y alta presión.
|
|
Rango de medición:
|
0.1m-35/85m
|
|
Conexión de proceso:
|
Brida Mayor o igual a DN80
|
|
Temperatura del proceso:
|
-40-250 grado
|
|
Presión de proceso:
|
-0.1-4MPa (es necesario personalizar más de 1 mpa)
|
|
Tamaño de la antena:
|
Antena de lente de 70 mm (personalizada según el tamaño de la brida)
|
|
Material de la antena:
|
PTFE/relleno entero
|
|
Exactitud:
|
±1mm
|
|
Nivel de protección:
|
IP67
|
|
Frecuencia central:
|
80GHz
|
|
Ángulo:
|
3 grados
|
|
Fuente de alimentación:
|
Dos cables/DC24V
Cuatro hilos/CC12-24V Cuatro cables/AC220V |
|
Capa exterior:
|
Aluminio/acero inoxidable
|
|
Salida de señal:
|
Dos hilos/4…20mA/HART
Cuatro hilos/4…20mA/RS485/ModBus |
INSTALACIÓN
Guía de instalación del medidor de nivel por radar
La selección del diámetro del tanque de 1/6 o 1/4 para la instalación.
Evite el entorno de instalación con fuertes vibraciones.
mantener suficiente espacio
POSICIÓN DE INSTALACIÓN:
La distancia desde el tanque hasta la posición de instalación es de al menos 200 mm. Este espacio mínimo garantiza que no haya obstáculos en el ángulo de emisión del radar.
INSTALACIÓN DEL MEDIDOR DE NIVEL RADAR
Medición de la antena frontal con la superficie del material verticalmente.
Montón de ángulo desigual de la superficie del material, se recomienda utilizar el tipo de brida de ángulo universal, ángulo de brida ajustable para cumplir con la solicitud de prueba.
Instalación de medidor de nivel por radar.
La antena debe llegar hasta la parte delantera/superior del tanque al menos 10 mm.
Taller :
 |
 |
