Indicador de nivel magnético de caldera flotante
medidor de nivel magnético flotanteindicador de nivel magnético flotantemedidor de nivel de flotador de solapa
Descripción

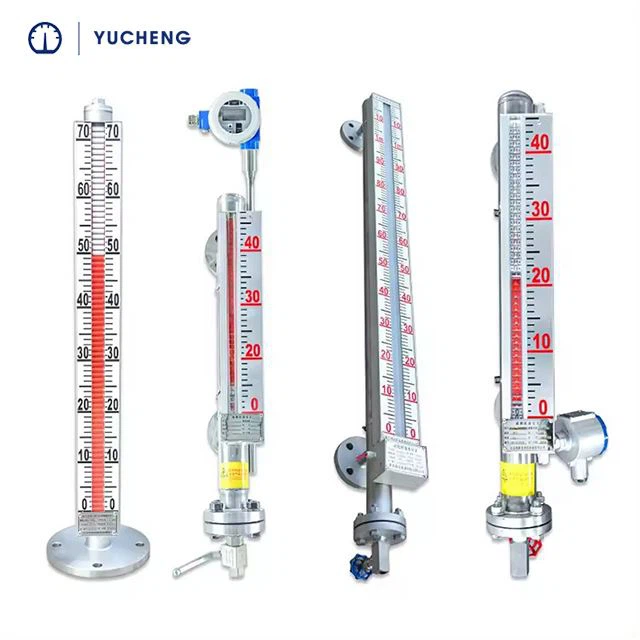

Indicador magnético de nivel de caldera flotante
El indicador de nivel de flotador magnético se utiliza para medir niveles de líquido en tanques abiertos o presurizados. Debido a su diseño especial, es especialmente adecuado para su uso en combinación con sustancias agresivas, nocivas o inflamables y en condiciones de servicio duras.
No se requiere energía para la indicación local del nivel de líquido. Opcionalmente, la unidad puede equiparse o equiparse con un sistema de transductor de nivel analógico eléctrico y/o interruptores de límite.
Principio de medición
La unidad funciona según el principio de tubos comunicantes. El tubo de medición está conectado como un recipiente lateral al tanque de manera que se obtengan las mismas condiciones en el tubo que en el tanque.
El indicador de nivel flotante está equipado con un sistema de imanes permanentes para transmitir los valores medidos al indicador local. El sistema magnético del flotador activa las aletas magnéticas según el nivel del líquido, o un imán seguidor móvil en la sección indicadora del indicador.
pantalla del producto
Indicador de nivel magnético
Un indicador de nivel magnético contiene un flotador, generalmente hecho de acero inoxidable, titanio o plástico, que contiene un imán omnidireccional permanente integral. El flotador está contenido en una cámara de derivación conectada al recipiente. Este flotador sube y baja con el nivel del líquido o de la interfaz mientras el imán "voltea" las obleas magnéticas montadas externamente a la cámara. A medida que el flotador sube y baja, cada oblea gira 180 grados y, por lo tanto, presenta un color contrastante.
La práctica general de la industria es que las obleas que están encima del flotador se muestran blancas, mientras que las que están debajo se muestran rojas. De este modo, el indicador presenta una medición de nivel claramente definida y precisa del líquido en la cámara.
El campo magnético es el corazón del indicador de nivel magnético: cuanto más fuerte sea el campo, más confiable funcionará el instrumento. Algunos fabricantes utilizan un solo anillo magnético anular, otros utilizan una serie de imanes de barra única en una matriz circular en su diseño de flotador. Estos diseños tienden a proporcionar un mejor rendimiento que un imán de barra única.
Visualización de detalles
Rodillos magnéticos: ABS, Aluminio, Cerámica,
Todo el proceso de medición sin puntos ciegos, pantalla llamativa, lectura intuitiva, rango de medición.
Tubo de la cámara de flotación
Material: SS304, SS316, PP, PVC, titanio, etc.
temperatura de trabajo -20~450C,
Presión: PN1.0-16Mpa.
Caja de conexiones: aluminio fundido
Marca de prueba Ex: Exd IIBT4
clase de protección: IP65/67
comunicación y salida de señal: rs485,hart & 4-20mA, 0-10v
Baja presión<1.6Mpa, 1/2'' ball valve.
high pressure >1.6Mpa, válvula de aguja de 1/2'',
Material de la válvula: ss304, ss316, PP, titanio, etc.
Preguntas más frecuentes
preguntas que tendrás para este indicador de nivel
P: 1. ¿Qué es el indicador de nivel de tipo flotante?
Indicador de nivel tipo flotador y tabla. Código de artículo de plantillas de producto: MECH_FAB. El indicador de nivel tipo flotador y tabla esun sistema de medición de nivel de líquido de pesaje aplicable a tanques/recipientes de almacenamiento no presurizados. Básicamente es un sistema de contrapeso equilibrado con un puntero en forma de flecha que suaviza el proceso de indicación.
P: 2. ¿Cómo funciona un medidor de flotador?
El principio del medidor de nivel tipo flotador es queun flotador se mueve hacia arriba y hacia abajo debido a la flotabilidad. Un interruptor de láminas en un vástago es accionado por un imán en el flotador y emite una señal de detección (consulte la figura a continuación). Sin embargo, es posible que el medidor de nivel no mida líquidos con algunas viscosidades y gravedades específicas.
P: 3. ¿Para qué se utiliza el indicador de nivel magnético?
El indicador de nivel magnético es ideal paramedir una interfaz líquida. Hay flotadores disponibles para cumplir con una variedad de gravedades específicas que se adaptan a los líquidos que se monitorean; muchos fabricantes ofrecen flotadores adecuados para rangos de gravedad específica de 0.33-2.2.
P: 4. ¿Cómo funciona un sensor de nivel de flotador magnético?
El imán del "lado húmedo" del flotador repele el imán opuesto dentro del mecanismo del interruptor del "lado seco" con un fuerte movimiento rápido, activando el interruptor.. De manera similar, cuando el nivel del líquido baja en un tanque, el flotador gira hacia abajo, rechazando el imán opuesto y activando el interruptor.
P: 5. ¿Cuál es la longitud máxima del indicador de nivel magnético?
Nuestros medidores de nivel magnéticos se fabrican con la longitud C a C y visible solicitada por los clientes.hasta aproximadamente 6.500 mm para indicadores de nivel con cámara vertical de acero inoxidable y hasta aproximadamente 3.500 mm para indicadores de nivel con cámara vertical de polímeros sintéticos.
P:6 ¿Por qué necesitarías un nivel magnético?
Permite fijar un nivel de burbuja a una estructura de acero, lo que facilita enormemente los trabajos de medición al levantar vallas o en talleres de soldadura.. El nivel de burbuja magnético también es útil en trabajos de fontanería y cerrajería.
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Los medidores de nivel de flotador magnético, también conocidos simplemente como medidores de nivel magnéticos o indicadores de nivel magnéticos, proporcionan una indicación visual continua del nivel de líquido en un recipiente o tanque. Al ser una técnica de medición de nivel robusta y relativamente económica, adecuada para sistemas de alta presión, se encuentran en las industrias de procesos, petróleo y gas, refinerías, química, petroquímica y de generación de energía.
Nuestra compañía
línea de producción e inspecciones, embalajes.
La gama de productos se ampliará en 2023
En la primavera de 2323, desarrollamos una serie de nuevas líneas de productos, transmisores, medidores de nivel, medidores de flujo, etc.
Proceso de inspección
Todos los productos fueron inspeccionados al 100% antes del envío.
Embalaje del medidor de nivel
caja de madera para
indicador de nivel
transmisores,
Medidores de flujo
Embalaje del indicador de nivel
caja de madera
acceso directo al taller de medición de nivel
Taller de producción
Última producción de indicador de nivel.
Indicador de nivel listo para su envío
| El campo magnético es el corazón del indicador de nivel magnético: cuanto más fuerte sea el campo, más confiable funcionará el instrumento. Algunos fabricantes utilizan un solo anillo magnético anular, otros utilizan una serie de imanes de barra única en una matriz circular en su diseño de flotador. Estos diseños tienden a proporcionar un mejor rendimiento que un imán de barra única. |  |
 |
 |
Ventajas de los indicadores de nivel magnéticos
Los indicadores de nivel magnéticos ofrecen muchas ventajas sobre otros tipos de indicadores de nivel, por ejemplo, los indicadores de nivel réflex. Éstas incluyen:
- No es necesaria una brida nivelada. La cámara de bypass que contiene el flotador actúa como brida permitiendo montar accesorios en ella.
- Capacidad de alta presión, y muchos fabricantes ofrecen manómetros adecuados para presiones de hasta 400 bar. Muchos proveedores ofrecen cámaras de derivación certificadas según PED 97/23/EC Categoría IV.
- Capacidad de alta temperatura. Las aplicaciones de hasta 450 grados no son infrecuentes.
- Uso en áreas peligrosas. Debido a que los indicadores de nivel magnéticos no necesitan una fuente de alimentación externa, ni siquiera para un iluminador, son adecuados para su instalación en áreas peligrosas.
- Libre de mantenimiento. Los medidores de nivel magnéticos prácticamente no requieren mantenimiento porque el indicador nunca toca el fluido del proceso. Con mirillas, los medidores deben revisarse periódicamente para detectar fugas y limpiarse periódicamente. Las incrustaciones, el grabado y la acumulación en el vidrio debido al fluido del proceso pueden hacer que la mirilla se vuelva ilegible.
- No te preocupes por los cristales rotos. Esto los hace ideales para medir niveles de líquidos tóxicos y corrosivos.
- Fácilmente rastreable y aislado. Una consideración importante dependiendo del fluido que se mida. Consulte nuestra página sobre calefacción de trazas eléctricas para obtener más información sobre cómo se puede lograr esto.
Accesorios para indicadores de nivel magnéticos
Los indicadores de nivel magnéticos están disponibles con una variedad de accesorios, siendo los más comunes;
Escala calibrada
Una escala calibrada, adjunta al indicador de nivel magnético, permite leer el nivel en unidades o porcentaje. Las básculas suelen fabricarse con traffolyte o acero inoxidable 316 y están grabadas con las unidades adecuadas.
Interruptores de láminas
Un interruptor de láminas magnético montado en la pared externa del medidor permite que se tomen alarmas de nivel o acciones ejecutivas, por ejemplo, encender o apagar una bomba. Los interruptores de láminas se utilizan ampliamente y proporcionan una operación altamente confiable y segura.
Transmisor de cadena de láminas
Un indicador de nivel magnético se puede convertir fácilmente en un transmisor de nivel de flotador magnético añadiendo una cadena de láminas. Un transmisor de cadena de láminas se compone de una cadena de interruptores espaciados uniformemente a intervalos de 5 mm, 10 mm o 20 mm. A medida que el flotador se mueve a lo largo de esta cadena, el campo magnético generado por el flotador cierra los interruptores de láminas cambiando la resistencia en el circuito, la salida de resistencia es proporcional al nivel del líquido.
Resortes del amortiguador flotante
Los resortes del amortiguador flotante se pueden instalar en la parte superior, inferior o en ambos extremos de la cámara. Los resortes amortiguadores se consideran cuando es necesario proteger el flotador contra daños en caso de que haya una pérdida repentina o un aumento repentino de presión en el sistema.
