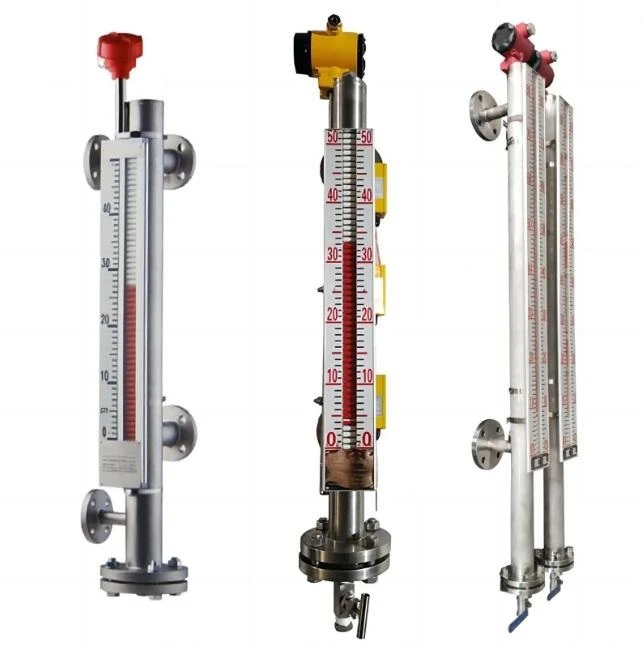

Indicador de nivel magnético del indicador del tanque del tablero del flotador
Indicador magnético de nivel del tanqueMedidor de flotador magnéticoMedidor de nivel magnético
Descripción
4-20Medidor de nivel magnético para tanque con tablero flotante a prueba de explosiones mA
El medidor de nivel magnético del tanque de tabla flotante se compone de un cuerpo de medición, un cilindro con pantalla de dos colores, una regla, una brida superior e inferior, una bola magnética y un transmisor (4-20mA). Basado en el principio de flotabilidad, la bola magnética en el cuerpo del indicador de nivel sube o baja cuando el nivel del líquido cambia y gira en dos colores para mostrar el nivel del medio. Cada cilindro tiene estructuras axisimétricas de dos colores. La distancia de dos cilindros es de 10 mm. El lado rojo del cilindro indicador indica líquido y el lado blanco del cilindro indicador indica aire. Además de medir el nivel del líquido, también podría medir la interfaz de los dos tipos de líquido.
pantalla del producto
Indicador magnético de nivel del tanque
Rango de medición: 300 ~ 3000 mm.
Conexión al proceso: el tamaño de la brida es 6 ~ DN200, los estándares de brida (GB, JB/T, HGJ, ANSI, DIN, etc.) deben declararse al realizar el pedido.
Material del tubo de plomo: acero inoxidable 1Cr18Ni9Ti; 304SS; 316SS; 316L
Material del flotador: Titanio
Presión de trabajo: -0.1 ~ 4 MPa
Temperatura de trabajo: - 80 ~ 80 ºC
Precisión: + / - 10 mm
Densidad media: 0.4 ~1,2 g/cm3
Viscosidad media: 0.4 Pa s.
indicador de nivel del tanque
Los flotadores UHC están calibrados específicamente para adaptarse a las condiciones de la embarcación. Se tienen en cuenta la densidad, la presión de funcionamiento y la temperatura, lo que garantiza que el nivel inferido sea preciso y repetible.
Material de los flotadores: SUS304, SUS316, PTFE, PP y Titanio.
Material anticorrosivo:como acero inoxidable SUS 304 o SUS316L, PTFE, polipropileno (PP), FRP y tecnología avanzada. aplicaciones como la detección de rayos X y la soldadura de brochado por laminado en frío garantizan que el producto se pueda adaptar a cualquier demanda en el sitio. Cuando sea necesario, se puede agregar una válvula de descarga adicional al tipo de sellado inferior del tubo.
Visualización de detalles
Rodillos magnéticos: ABS, Aluminio, Cerámica,
Todo el proceso de medición sin puntos ciegos, pantalla llamativa, lectura intuitiva, rango de medición.
Tubo de la cámara de flotación
Material: SS304, SS316, PP, PVC, titanio, etc.
temperatura de trabajo -20~450C,
Presión: PN1.0-16Mpa.
Caja de conexiones: aluminio fundido
Marca de prueba Ex: Exd IIBT4
clase de protección: IP65/67
comunicación y salida de señal: rs485,hart & 4-20mA, 0-10v
Baja presión<1.6Mpa, 1/2'' ball valve.
high pressure >1.6Mpa, válvula de aguja de 1/2'',
Material de la válvula: ss304, ss316, PP, titanio, etc.
Permite fijar un nivel de burbuja a una estructura de acero, lo que facilita enormemente los trabajos de medición al levantar vallas o en talleres de soldadura.. El nivel de burbuja magnético también es útil en trabajos de fontanería y cerrajería.
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Aplicación en el sitio
Estilos de montaje ideales en U
No importa cuál sea su aplicación, podemos diseñar y fabricar un indicador de nivel magnético que se ajuste. Los anteriores son nuestros estilos de montaje estándar, pero si ninguno de ellos satisface sus necesidades, encontraremos la mejor solución según sus requisitos.
NOTA: El estilo "4" es solo para tuberías de proceso. Otras conexiones que se muestran son ejemplos de conexiones de proceso típicas y es necesario especificarlas.
Nuestra compañía
línea de producción e inspecciones, embalajes.
La gama de productos se ampliará en 2023
En la primavera de 2323, desarrollamos una serie de nuevas líneas de productos, transmisores, medidores de nivel, medidores de flujo, etc.
Proceso de inspección
Todos los productos fueron inspeccionados al 100% antes del envío.
Embalaje del medidor de nivel
caja de madera para
indicador de nivel
transmisores,
Medidores de flujo
Embalaje del indicador de nivel
caja de madera
acceso directo al taller de medición de nivel
Taller de producción
Última producción de indicador de nivel.
Indicador de nivel listo para su envío
