La presión de líquidos, gases y vapor se mide con frecuencia en una variedad de empresas, incluidas las industrias de procesamiento de alimentos, químicas y farmacéuticas, utilizandoManómetros de presión de diafragma.Pero ¿cómo funcionan?

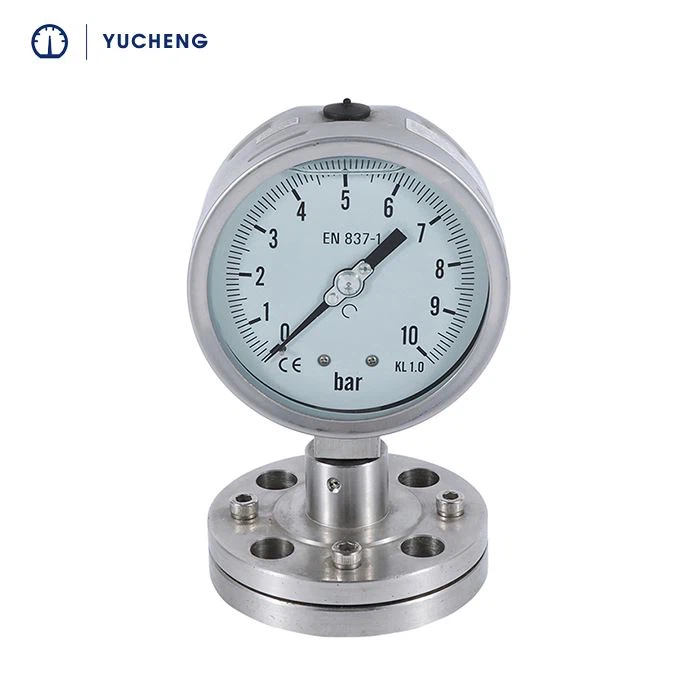

Examinemos primero la construcción fundamental de un manómetro de diafragma.Está formado por un diafragma encerrado en una caja metálica circular, una sucesión de placas metálicas apiladas una sobre otra y un puntero que se mueve a lo largo de una escala situada en el borde de la caja. Normalmente, el diafragma está compuesto por una fina lámina de metal, con frecuencia de bronce, que presenta ondulaciones en ambos lados para proporcionarle flexibilidad y capacidad de deflexión.
Ahora bien, la presión sobre el diafragma hace que éste se desvíe cuando el manómetro se conecta a través de una entrada a un medio presurizado.La presión ejercida determina el grado de deflexión. Las placas metálicas unidas son empujadas y tiradas por la deflexión del diafragma a medida que se mueve. El puntero del manómetro se mueve a lo largo de la escala en respuesta al movimiento de las placas, lo que muestra la presión que se está midiendo.
Un mecanismo diferencial es otra característica que tienen algunos manómetros de diafragma.En este caso se utilizan dos diafragmas, uno de los cuales está expuesto a la presión que se debe medir y el otro está conectado a una presión de referencia. El manómetro muestra entonces la diferencia de deflexión entre los dos diafragmas. Los manómetros de diafragma de este tipo se utilizan con frecuencia en la medición de caudal.
Es fundamental recordar que es necesaria una calibración periódica de los manómetros de diafragma para garantizar su precisión.El proceso de calibrar un manómetro implica comparar sus lecturas con un estándar de presión reconocido y realizar los ajustes necesarios.
En conclusión,La flexión de una lámina metálica fina producida por la presión que se le aplica es el mecanismo por el que funcionan los manómetros de diafragma.El puntero se mueve como resultado de esta desviación, mostrando la presión que se está midiendo. A pesar de tener un diseño sencillo, la precisión de estos medidores es esencial para garantizar operaciones efectivas y seguras en una variedad de sectores.
